Dlaczego geometria grotu ma znaczenie? Wpływ kształtu na transfer ciepła
Dobór odpowiedniego grotu do lutowania to znacznie więcej niż kwestia wygody pracy. Geometria końcówki ma bezpośredni wpływ na to, jak szybko i równomiernie energia cieplna trafia do pola lutowniczego. Niewłaściwy kształt często skutkuje przedłużonym czasem cyklu, przegrzewaniem elementów czy szybszym zużyciem grotu. Odpowiednio dobrany – pozwala lutować sprawniej, bezpieczniej i ekonomiczniej. Dlatego warto przyjrzeć się, dlaczego geometria grotu ma tak duże znaczenie i jak wykorzystać ją w praktyce.
Dlaczego kształt grotu jest kluczowy?
Na pierwszy rzut oka wszystkie groty lutownicze mogą wydawać się podobne – metalowe końcówki różniące się jedynie detalami w budowie. W praktyce jednak to właśnie geometria grotu decyduje o tym, jak skutecznie przeniesie on ciepło na pole lutownicze i wyprowadzenie elementu. Od niej zależy zarówno szybkość rozpływu cyny, jak i stabilność termiczna całego procesu.

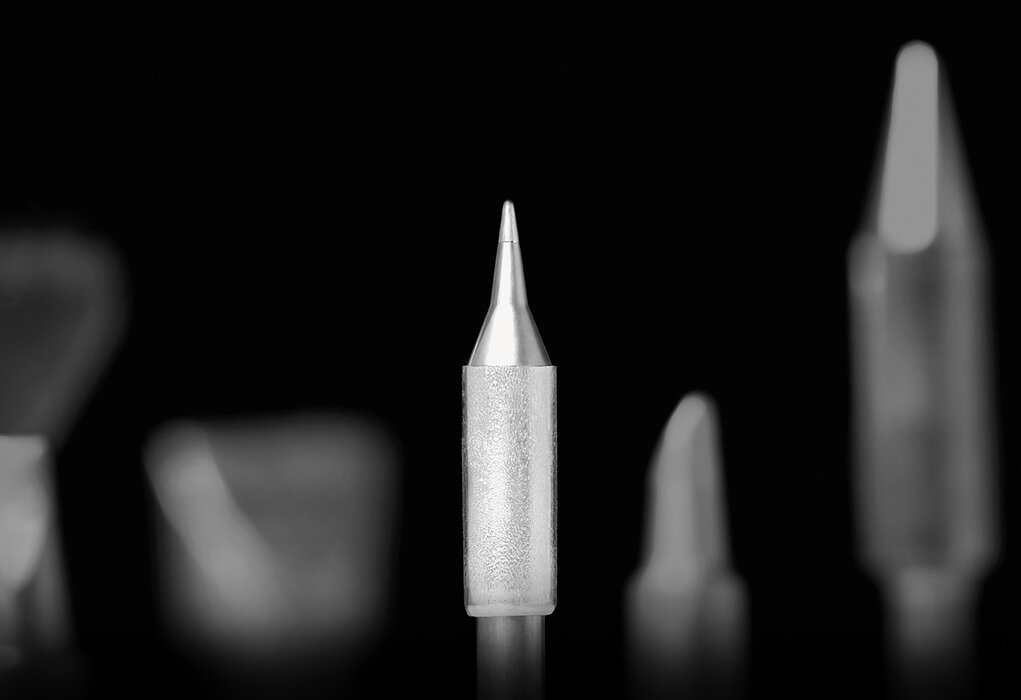

Producenci tacy jak JBC opracowali dziesiątki wariantów grotów – od klasycznych dłut, przez stożki zagięte, aż po specjalistyczne końcówki typu minifala. Każdy z nich odpowiada na inne wyzwania: od dużych pól wymagających intensywnego nagrzewania, przez ciasno upakowane układy, po precyzyjne techniki lutowania wielu pinów jednocześnie.
Dlatego przy wyborze grotu nie wystarczy zwracać uwagi jedynie na temperaturę pracy czy kompatybilność ze stacją. Równie ważne jest to, jaką powierzchnię styku i kąt przyłożenia zapewni dana geometria oraz jakie są realne potrzeby danej aplikacji – czy to lutowanie THT, montaż SMD, czy też prace serwisowe i rework.
Czym kierować się przy wyborze kształtu grotu?
Dobór grotu nigdy nie powinien być przypadkowy. Na skuteczność transferu ciepła wpływa bowiem nie tylko ustawiona temperatura, lecz także kilka praktycznych czynników, które wprost wynikają z charakteru pracy. Istotne znaczenie ma powierzchnia pola lutowniczego i masa termiczna elementu. Im większa ilość miedzi lub bardziej masywne złącze, tym szerszy grot sprawdzi się lepiej, ponieważ zapewni większą powierzchnię styku i szybsze nagrzanie całego obszaru. W przypadku gęsto upakowanych płytek sytuacja wygląda inaczej – tutaj liczy się dostępność miejsca. Groty stożkowe i zagięte ułatwiają dotarcie do pinów czy padów w trudno dostępnych miejscach, gdzie klasyczne dłuto nie ma szans się zmieścić.

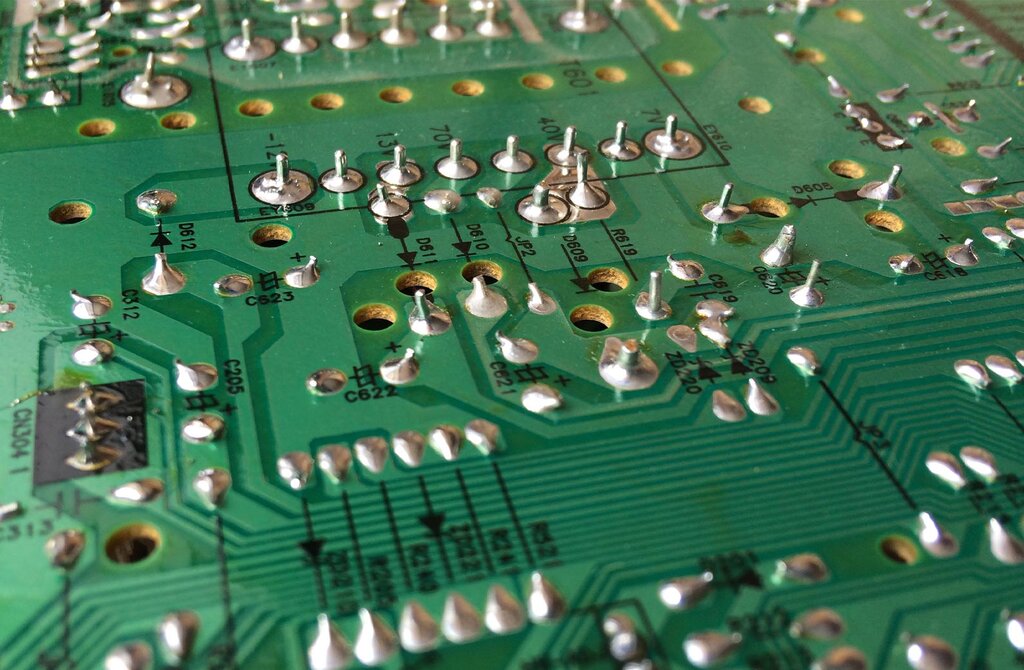

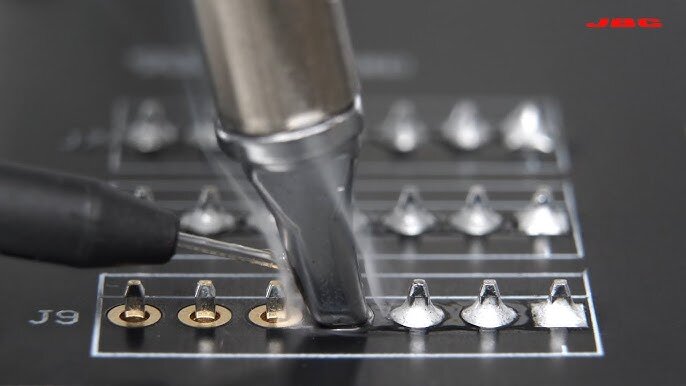

Równie ważny jest rodzaj montażu. W technice THT najważniejsza jest zdolność do szybkiego nagrzania zarówno wyprowadzenia, jak i całego padu, dlatego najczęściej wybiera się groty typu dłuto. W montażu SMD większe znaczenie zyskuje precyzja, równomierne rozprowadzanie ciepła i możliwość lutowania wielu pinów jednocześnie – tutaj swoją przewagę pokazują końcówki typu minifala lub wąskie odmiany dłuta.
Kolejnym kryterium jest styl pracy. Produkcja seryjna wymaga powtarzalności i tempa, dlatego w takich warunkach najlepiej sprawdzają się groty o wysokiej wydajności cieplnej i dłuższej żywotności, takie jak serie Long Life czy Extended Long-Life oferowane przez JBC. Z kolei w serwisie, gdzie kluczowe jest dotarcie do trudno położonych pól i szybka adaptacja do zmiennej sytuacji, częściej stosuje się groty stożkowe zagięte lub minifale, które zapewniają większą elastyczność.
Nie można też zapominać o ergonomii i doświadczeniu samego operatora. Nawet najlepszy grot nie spełni swojej roli, jeśli nie da się go stabilnie prowadzić i utrzymać pod odpowiednim kątem. Dlatego warto sprawdzić różne geometrie, by wybrać tę, która naturalnie „układa się” w dłoni i pozwala na powtarzalne, czyste luty.
Geometria grotu a efektywność lutowania
Dobór geometrii przekłada się bezpośrednio na ekonomię procesu. Krótszy czas cyklu i mniejsza konieczność „grzania na zapas” oznaczają niższe obciążenie termiczne dla komponentów i PCB, lepszą powtarzalność menisku oraz wolniejsze zużycie samych grotów. W efekcie operator pracuje szybciej i czyściej, a produkcja zyskuje na jakości i przewidywalności. To również powód, dla którego producenci tacy jak JBC oferują szerokie rodziny grotów różniących się nie tylko ogólnym kształtem, ale i drobnymi parametrami — szerokością czoła, promieniem krawędzi czy kątem zagięcia. Te „detale” realnie zmieniają dynamikę przekazywania ciepła.
Z perspektywy praktyki warsztatowej najważniejsze jest dopasowanie geometrii do charakteru zadania i warunków na płytce: masa termiczna złącza, gęstość zabudowy, dostępność kąta przyłożenia, a także nawyki operatora. Właściwie dobrany grot „siada” naturalnie, pozwala utrzymać stabilny styk przy minimalnym docisku i wymusza mniej kompensacji temperaturą. Dlatego w procesie standaryzacji warto traktować kształt grotu jako parametr procesowy równorzędny z temperaturą, czasem i topnikiem — bo to on często decyduje, czy lutowanie będzie szybkie, chłodne i powtarzalne. W razie potrzeby dobór konkretnych geometrii można oprzeć na katalogu JBC oraz konsultacji z doradcą technicznym RENEX, tak aby teoria efektywności cieplnej przełożyła się na namacalne wyniki na linii.
Znaczenie standaryzacji w zakładzie
Wybór odpowiedniego grotu to decyzja techniczna, ale w szerszej perspektywie ma też wymiar organizacyjny. W wielu zakładach produkcyjnych czy serwisowych problemem nie jest brak sprzętu, lecz zbyt duża różnorodność przypadkowo stosowanych końcówek. Każdy operator wybiera coś „po swojemu”, co prowadzi do braku powtarzalności i utrudnia utrzymanie jakości. Standaryzacja pozwala to uporządkować.
Ujednolicenie kształtów grotów do konkretnych zadań sprawia, że proces staje się bardziej przewidywalny. Operatorzy szybciej nabierają wprawy, łatwiej szkolić nowe osoby, a same stanowiska pracy zyskują na ergonomii. W efekcie cykle są krótsze, połączenia mają bardziej powtarzalną jakość, a ryzyko błędów spada. Dodatkowo, ograniczenie liczby wariantów grotów upraszcza logistykę i obniża koszty magazynowania części zamiennych.
Producenci tacy jak JBC wspierają standaryzację, oferując szeroką gamę grotów o różnych geometriach, ale w ramach spójnych serii dopasowanych do konkretnych stacji i uchwytów. Dzięki temu łatwo przypisać odpowiednie końcówki do określonych etapów procesu. W Polsce rolę doradcy w tym zakresie pełni Grupa RENEX, która jako autoryzowany dystrybutor JBC pomaga nie tylko w doborze narzędzi, ale też w budowie standardów pracy. To podejście pozwala traktować kształt grotu nie jako indywidualny wybór operatora, lecz jako element procedury technologicznej, równie ważny jak parametry temperatury czy czas nagrzewania.
Świadomy wybór grotu z JBC i RENEX
Dobór grotu to świadoma decyzja technologiczna, która decyduje o stabilności procesu i jakości końcowych połączeń. Właściwy grot to krótszy cykl, mniejsze obciążenie termiczne komponentów, dłuższa żywotność narzędzi i większa powtarzalność w całej serii produkcyjnej.
Takie podejście od lat rozwija JBC, producent uchodzący za światowego lidera w dziedzinie lutowania ręcznego. Firma nie ogranicza się do tworzenia grotów w kilku podstawowych kształtach, ale opracowała setki wariantów, dopasowanych do specyficznych zadań. Każda z proponowanych geometrii jest wynikiem badań nad dynamiką transferu ciepła i odpowiada na realne problemy napotykane w produkcji i serwisie elektroniki.
W Polsce i Europie Środkowo-Wschodniej pełnym zapleczem technologii JBC dysponuje Grupa RENEX – autoryzowany dystrybutor i partner szkoleniowy. RENEX nie tylko dostarcza pełną gamę grotów i stacji JBC, lecz także pomaga wdrażać je w sposób przemyślany. Eksperci firmy analizują potrzeby zakładów, doradzają przy doborze narzędzi, a także wspierają w tworzeniu standardów procesowych, które obejmują nie tylko ustawienia stacji czy rodzaje topników, ale również standaryzację kształtów grotów. To pozwala uniknąć sytuacji, w której każdy operator korzysta z innej końcówki, a proces staje się nieprzewidywalny.
RENEX łączy rolę dostawcy sprzętu z rolą edukatora – prowadzi certyfikowane szkolenia w RENEX Electronics Education Center, podczas których operatorzy uczą się m.in. dobierać odpowiednie groty, dbać o ich trwałość i rozumieć zależności pomiędzy geometrią a transferem ciepła. Dzięki temu standaryzacja nie jest narzuconym odgórnie schematem, lecz świadomą praktyką, którą personel potrafi wdrożyć i utrzymać w codziennej pracy.
Współpraca z JBC i RENEX to zatem nie tylko dostęp do narzędzi najwyższej klasy, ale też wsparcie w budowie efektywnego i bezpiecznego procesu lutowania. Świadomy wybór grotu staje się elementem większej strategii technologicznej, w której liczy się nie tylko jakość pojedynczego połączenia, ale także powtarzalność, ergonomia i koszty całego cyklu produkcyjnego. To właśnie w tym miejscu spotykają się innowacyjność JBC i doświadczenie doradcze RENEX, tworząc rozwiązania, które realnie podnoszą standardy pracy w branży elektronicznej.
