Rozwiązania oszczędzające cenne miejsce na szynie DIN w aplikacji pras hydraulicznych UltraPrass
Wraz z dynamicznym rozwojem sektora maszynowego, rośnie zapotrzebowanie na coraz bardziej złożone funkcje w obrębie szaf sterowniczych. Wymusza to stosowanie komponentów o wysokiej niezawodności, takich jak solidne konstrukcje mechaniczne, odporne obwody wejściowe, zabezpieczenia przeciwprzepięciowe oraz elementy o dużej przeciążalności i stabilnej pracy w wymagających warunkach przemysłowych.

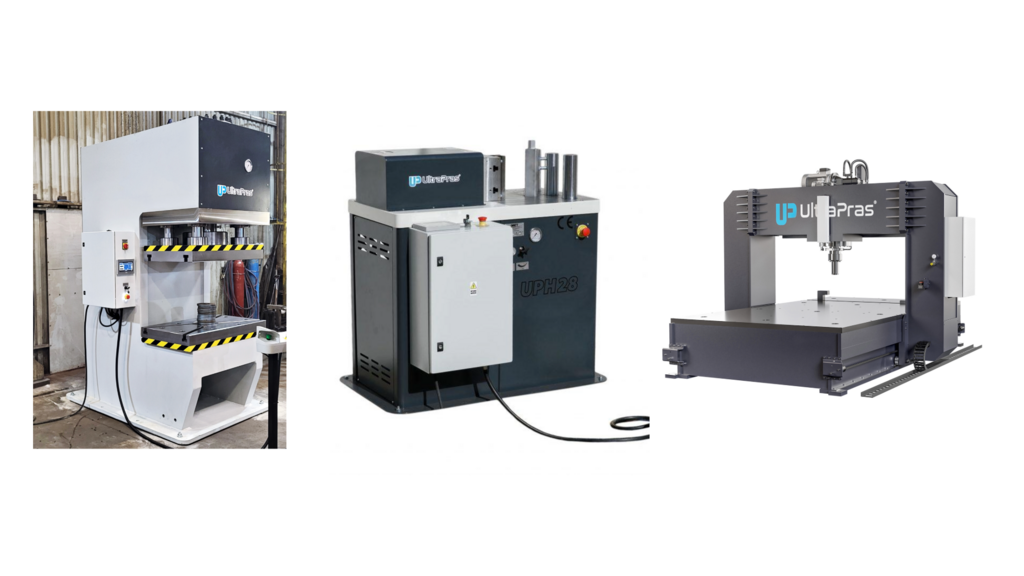

Rys.1. Zdjęcia maszyn firmy UltraPrass
Jednocześnie rośnie znaczenie ergonomii i prostoty obsługi – nowoczesne urządzenia powinny być intuicyjne, pozbawione zbędnych funkcji specjalnych, a ich instalacja i uruchomienie powinny przebiegać szybko i bezproblemowo. Inżynierowie projektujący systemy automatyki coraz częściej stają przed wyzwaniem ograniczonej przestrzeni montażowej, co skłania ich do optymalizacji rozmiarów szaf i obudów – nawet przy rosnącej liczbie funkcji.
W artykule przedstawiamy wybrane rozwiązania Phoenix Contact, które zostały wdrożone przez firmę IoTSolution w aplikacjach pras hydraulicznych, wykrojników i tłoczników przemysłowych firmy UltraPras. Zastosowane komponenty nie tylko pozwalają na znaczną oszczędność miejsca montażowego, ale również zapewniają długotrwałą, bezawaryjną pracę w środowisku produkcyjnym.

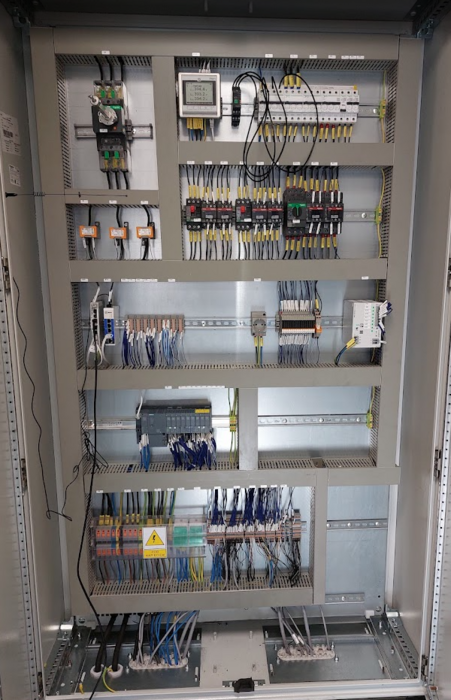

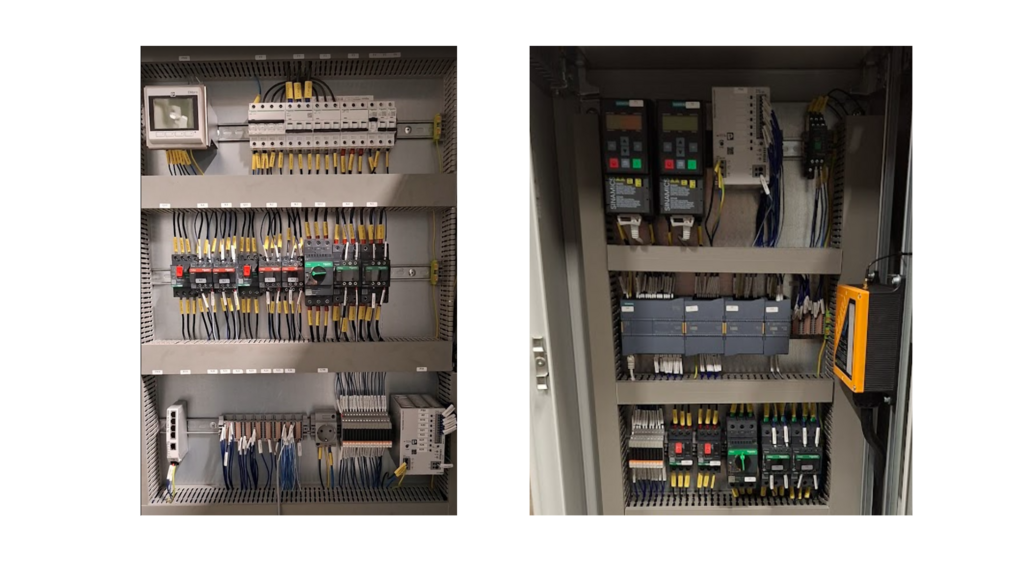

Rys.2. Wnętrze szaf sterujących UltraPrass
1. Wielofunkcyjne mierniki parametrów sieci EMpro
Rys.3. Mierniki parametrów sieci EMpro
W aplikacji zastosowano wielofunkcyjne mierniki energii z wbudowanym interfejsem Pofinet do pomiaru parametrów elektrycznych w instalacjach niskonapięciowych do 690 V. Miernik EEM używany jest do monitorowania poprawności działania układów Hydraulicznych w tym pompy agregatu hydraulicznego.
Mierniki serii EMM i EMpro są dedykowane do:
- Monitorowania zużycia energii w zakładach przemysłowych.
- Ochrony silników przed przeciążeniem i awariami.
- Integracji z systemami zarządzania energią i automatyki.
- Optymalizacji kosztów eksploatacyjnych dzięki precyzyjnym pomiarom.
Nagranie prezentujące serię mierników EMpro: https://youtu.be/WOae2i26QMs
Szczegółowe informacje można znaleźć na stronie:
Wielofunkcyjne mierniki parametrów sieci | Phoenix Contact
2. Zasilacze serii TRIO POWER w wersji z wbudowanymi zabezpieczeniami oraz portem komunikacyjnym IO-Link
Rys.4. Zasilacz TRIO z IO-Link
Zastosowane zasilacze z serii TRIO POWER z wbudowanymi zabezpieczeniami strony wtórnej 24 V DC zapewniają dużą oszczędność miejsca na szynie DIN w porównaniu do standardowych rozwiązań z osobnymi wyłącznikami zabezpieczającymi, poniżej zaprezentowano porównanie:
Rys.5. Standardowe rozwiązanie: Zasilacz i kilka wyłączników zabezpieczająch.
Rys.6. TRIO POWER: Zasilacz z wbudowanymi zabezpieczeniami elektronicznymi 24 V DC, resetem zdalnym i komunikacją IO-Link.
Wybierając TRIO POWER mamy możliwość włączenia/wyłączenia poszczególnych kanałów zarówno lokalnie jak i zdalnie poprzez IO-Link. Zdalny reset wszystkich kanałów możemy wykonać poprzez IO-Link lub jeżeli z takiej nie korzystamy poprzez podanie sygnału wysokiego na wejściu 5.2 C/Q. Wszystkie kanały, które mają status „Tripped” zostaną ustawione na „ON” ”.
Nie stosując komunikacji IO-Link mamy możliwość lokalnej diagnostyki i ustawień najważniejszych parametrów, takich jak prąd przełączenia dla poszczególnych kanałów. Proces konfiguracji ręcznej zaprezentowano na nagraniu: https://youtu.be/5vaE4n74nd4
Pełna zdalna diagnostyka i kontrola dostępna jest poprzez interfejs IO-Link:
- Konfiguracja parametrów uruchomieniowych,
- Pomiar aktualnego obciążenia poszczególnych kanałów,
- Napięcie wyjściowe (jedno dla wszystkich kanałów),
- Prądy znamionowe kanałów,
- Ustalenie priorytetów kanałów,
- Wykorzystanie poszczególnych kanałów,
- Stan kanałów i całego urządzenia,
- Zdalne przełączanie kanałów,
- Bezpośrednia integracja przez IoDD w PLCNext Engineer i Siemens TiaPortal,
- Blokowanie ustawień ręcznych.
Szczegółową konfigurację można też przeprowadzić poprzez darmowe oprogramowanie Clipfix Engineer dostępne do pobrania na stronie:LINK
Nowe zasilacze serii TRIO POWER łączą w sobie niezawodne i solidne zasilanie oraz ochronę przed przeciążeniem i zwarciem w jednym prostym w zastosowaniu produkcie, oferując obie funkcje w kompaktowej obudowie. Osoby bliżej zainteresowane możliwościami zasilaczy TRIO POWER więcej informacji znajdą na stronie: Zasilacze o standardowych funkcjach | Phoenix Contact (nagrania na dole strony).
3. Zajmujące mało miejsca switche Ethernetowe
W aplikacji zastosowano wąski switch ethenetowy FL SWITCH 1005N mający: 5 portów RJ45 z szybkością 10/100 Mb/s we wszystkich portach. Poza standardowym montażem na szynie, poprzez dodatkowy adapter jest możliwość montażu w wygodnym w danej aplikacji położeniu.

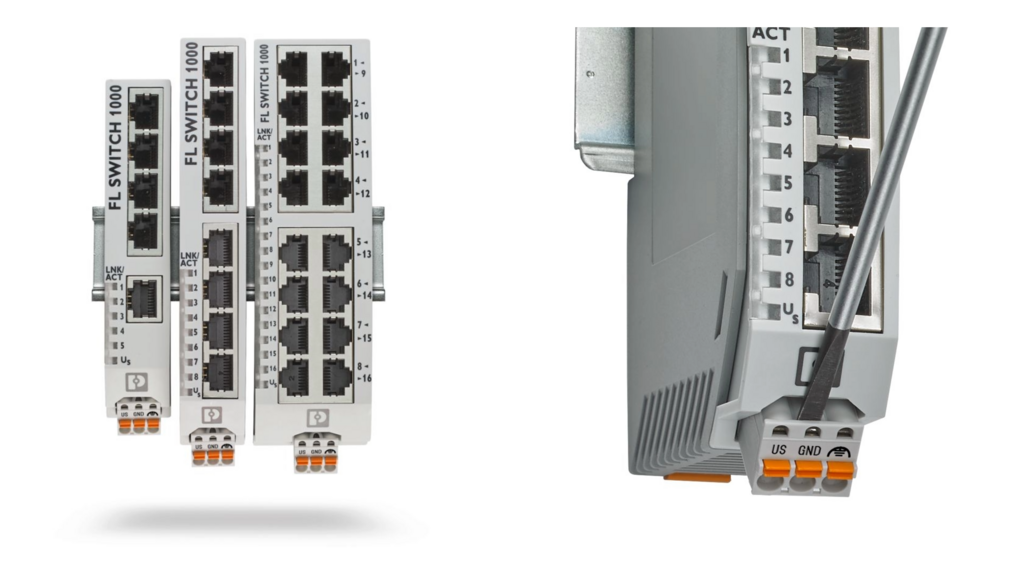

Rys.7. Opcje montażu switcha niezarządzalnego 1000
Seria FLT SWITCH to:
- Porty RJ45 dostosowane do szybkości transmisji 10/100 Mb/s.
- Komunikaty z priorytetem QoS (Quality of Service).
- Lokalne wskaźniki diagnostyczne z LED.
- Wersje PROFINET z filtrem PTCP do niezawodnej komunikacji w sieciach PROFINET.
- Energy Efficient Ethernet zgodnie z IEEE 802.3az.
- PROFINET Conformance Class A do wymiany danych w czasie rzeczywistym.
- Funkcja rozpoznawania Auto-Negotiation i Autocrossing ułatwia instalację.
Nagranie prezentujące możliwości montażowe: https://youtu.be/ELP_1f6QxZ0
Więcej informacji w tym inne modele można poznać na stronie:
Switche niezarządzalne | Phoenix Contact
4. Wygodne w zastosowaniu i oszczędzające miejsce złącza PTFIX
Jednym z wybranych rozwiązań są również bezobsługowe bloki FIX z technologią połączeń Push-in, umożliwiają szybką i łatwą instalację w ograniczonej przestrzeni. System bloków FIX składa się z bloków rozdzielczych, funkcyjnych bloków rozdzielczych i złączek urządzeń. System jest również kompatybilny ze standardowymi akcesoriami systemu złączek szynowych CLIPLINE complete.
Nagranie prezentujące popularne złącza PTFIX: https://youtu.be/WoDr15DMjMo
Więcej informacji o złączach PTFIX można znaleźć na stronie:
Bloki rozdzielcze PTFIX | Phoenix Contact
Radosław Gruszka
Menadżer Produktu – Zasilanie i ochrona przed przepięciami
