Zachowaj wydajność robota i popraw bezpieczeństwo!

Tradycyjne roboty przemysłowe nie są projektowane z myślą o dzieleniu przestrzeni roboczej z ludźmi. Pracują w celach, koncentrują się na własnych zadaniach. Można je tylko częściowo przystosować do pracy z ludźmi przez podłączenie zewnętrznej kurtyny świetlnej, skanera laserowego czy maty bezpieczeństwa. Tak wyposażone roboty mogą unieruchamiać ramię, gdy systemy te wykryją obecność człowieka. To jednak dla produkcji przemysłowej oznacza pewne ryzyko i koszty. Koszty związane są z przestojem, bo najczęściej zatrzymanie jednego robota oznacza opóźnienie dla całej linii produkcyjnej.

Z kolei koboty to urządzenia, w przypadku których problem bezpiecznej współpracy z człowiekiem jest znacznie mniejszy. Dzięki temu, że maszyny te poruszają się z prędkością bezpieczną dla ludzi, ryzyko poważnego urazu czy zranienia pracownika jest zredukowane do minimum. Jednak także w tym przypadku jest pewien minus. Koboty zapewniają wprawdzie wyższy stopień bezpieczeństwa, ale jednocześnie znacznie spowalniają proces produkcji i sprawiają, że ruchy maszyn są mniej precyzyjne niż przy wykorzystaniu tradycyjnych robotów przemysłowych.

Precyzja, szybkość i bezpieczeństwo

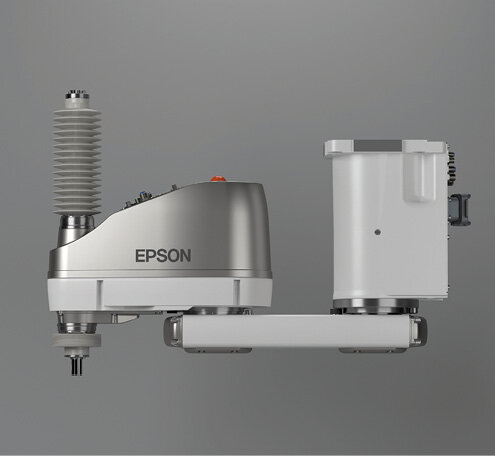

Od niedawna istnieje rozwiązanie hybrydowe, które zapewnia bezpieczeństwo przy jednoczesnej dbałości o szybkość i ciągłość procesu produkcyjnego. Firma Epson opracowała kontroler do konwencjonalnych (na razie wybranych) modeli robotów, który znacznie zwiększa bezpieczeństwo ludzi, a jednocześnie pozwala zachować precyzję i szybkość pracy. Jeśli chcemy, by robot z takim kontrolerem był bezpieczny dla ludzi, którzy mogą znaleźć się w pobliżu, musimy wyposażyć go w zewnętrzne maty, kurtyny czy wiązki laserowe. Gdy jednak to zrobimy, do funkcji zatrzymywania pracy ramienia robota w obecności człowieka (można ją wyłączyć), dołączają dwie inne: Safety Limited Speed (SLS) i Safety Limited Position (SLP). Co to za funkcje i czym się różnią?

Jak nie przerywać pracy i zwiększyć bezpieczeństwo

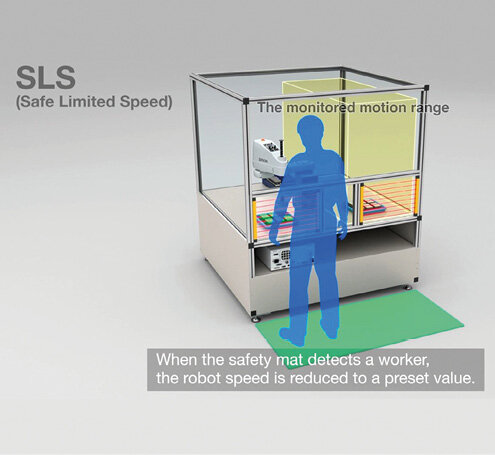

Funkcja Safety Limited Speed (SLS) pozwala ograniczyć prędkość ruchów robota w momencie, gdy zbliża się do niego człowiek. Robot wciąż pracuje, proces produkcji nie jest przerwany, ale człowiek może np. bezpiecznie odebrać część towaru albo sprawdzić jakość pracy wykonywanej przez robota. Ograniczoną prędkość pracy robota można oczywiście programować, dostosowując ją do potrzeb.

Jak wirtualnie ograniczyć obszar pracy robota

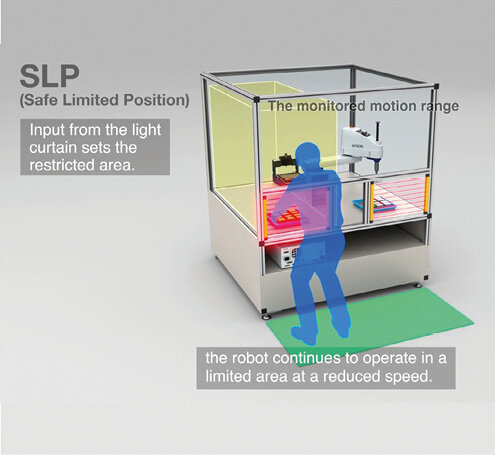

Druga funkcja – Safety Limited Position (SLP) – pozwala tworzyć wirtualne bariery dla ramienia robota, czyli wytyczać obszar, w którym ramię nie może się poruszać. Ma to dwa podstawowe zastosowania. Pierwsze z nich także związane jest z bezpieczeństwem pracowników. Jeśli człowiek podchodzi do stanowiska robota, a mata, kurtyna czy wiązka lasera wykryją jego obecność, robot z uruchomionym systemem SLP nie tylko zwolni, ale też zacznie poruszać się tak, by ominąć miejsce, w którym przebywa człowiek.

Warto dodać, że systemy bezpieczeństwa w nowych kontrolerach Epson przywracają roboty do pracy w normalnym trybie, gdy tylko człowiek się oddali. Nie ma potrzeby resetowania ustawień, jak w przypadku tradycyjnych robotów, które zatrzymują się w reakcji na obecność człowieka.

Drugie zastosowanie systemu SLP pozwala tak zdefiniować przestrzeń pracy robota, by ruchy jego ramienia nie wchodziły w zasięg pracy innych maszyn blisko usytuowanych czy przeszkód, które mógłby uszkodzić. To rozwiązania korzystne, gdy np. specyfika linii produkcyjnej wymaga bliskiego sąsiedztwa kilku robotów albo gdy w jakiejś części robot dysponuje ograniczoną przestrzenią.

Bez kompromisów

Dla menedżera produkcji, wykorzystanie powyżej opisanych systemów oznacza wymierne korzyści:

• daje szansę na poprawę bezpieczeństwa zakładu produkcyjnego,
• umożliwia takie zaprojektowanie przestrzeni roboczej, by roboty dzieliły ją z ludźmi, co zapewnia większą kontrolę nad procesem produkcji,
• pozwala zminimalizować obszar roboczy, co przekłada się na większą elastyczność w projektowaniu przestrzeni zakładu produkcyjnego,
• zapewnia skrócenie przestojów, a tym samym poprawia produktywność,
• daje możliwość ograniczenia kosztów, ponieważ w celu obsługi robota nie trzeba montować dodatkowych stanowisk odkładczych i załadunkowych.

Dotąd menedżer produkcji, kupując nowe rozwiązania, stał przed dylematem co wybrać: szybkość i precyzję czy bezpieczeństwo. Teraz nie musi wybierać – ma do dyspozycji rozwiązanie precyzyjne, szybkie i bezpieczne.

ASTOR Robotics Center
ul. Wrobela 3, 30-798 Kraków
tel. 12 428 63 94
e-mail: mkr@astor.com.pl
www.astor.com.pl

source: Automatyka 1-2/2024
