Przewody kompensacyjne i termoparowe

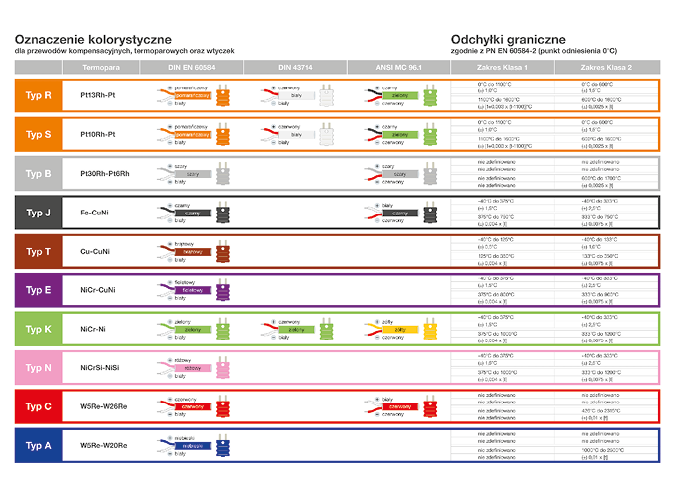

Termoelektryczne (termoparowe) czujniki temperatury powinny być łączone z urządzeniem pomiarowym przewodem właściwym dla typu termopary. Pomocne w tym jest stosowanie oznakowania kolorami, odpowiednio dla ich żył oraz koloru izolacji zewnętrznej przewodu. Takie normy, jak IEC 60584, DIN czy ANSI systematyzują kwestię oznaczania i identyfikacji.

Przewody stosowane do połączenia z termoparami często wykonywane są w izolacji z materiałów wytrzymałych na wysokie temperatury, począwszy od PVC (+105 °C), silikonu (+180 °C) przez szereg pochodnych teflonu (FEP +205 °C, PFA +260 °C), włókien szklanych (+400 °C) czy włókien ceramicznych (do +1000 °C).

Przewody przeznaczone do czujników nie są poddawane dużym obciążeniom prądowym ani napięciowym. W przypadku czujników mamy do czynienia z sygnałami w zakresie mA czy mV/V. Przy wyborze przewodu należy kierować się innymi specyficznymi wymaganiami, takimi jak: odporność temperaturowa, wytrzymałość mechaniczna, elastyczność, odporność na wilgoć, agresywne media, zakłócenia elektromagnetyczne, wymiary zewnętrzne.

Przewody termoparowe

Żyły przewodu termoparowego wykonywane są z tego samego materiału co termoelement. Połączenie termopary z takim przewodem pozwala przede wszystkim na utrzymanie wysokiej dokładności pomiaru, nawet w warunkach podwyższonej temperatury pracy takich przewodów. Ponadto normy lotnicze (np. AMS2750) czy motoryzacyjne (np. CQI-9) wprost wymagają zastosowania tego typu przewodów do łączenia termoelementów z metali nieszlachetnych. Na bazie przewodów termoparowych wykonywane są również kablowe czujniki temperatury, tzn. wykonane ze zintegrowanym przewodem.

Przewody kompensacyjne

Żyły przewodu kompensacyjnego wykonywane są z materiałów zastępczych, innych niż dany typ termoelementu, które w określonym zakresie temperatury zachowują identyczne właściwości termoelektryczne co materiały termopar. Pozwala to na bardziej ekonomiczne, ale i efektywne połączenie termopar z miernikiem. Przewody kompensacyjne stosowane są również do podłączenia termopar szlachetnych, zawierających pierwiastki takie jak platyna czy rod (termopary typ S/ R/ B).

Firma Guenther Polska oferuje wiele wersji przewodów kompensacyjnych i termoparowych. Dzięki posiadaniu własnych magazynów i zaplecza produkcyjnego gwarantujemy nie tylko ciągłość produkcji, ale również możliwość dostaw przewodów w krótkim terminie, co jest nieocenione w przypadku nagłych potrzeb klientów.
