Predykcja czy reakcja? Nowoczesna diagnostyka

Unikanie nieplanowanych postojów i zatrzymań instalacji, a także skuteczne planowanie zakresów postojów remontowych jest celem każdej organizacji, szczególnie działów utrzymania ruchu.

Diagnostyka reaktywna kontra predykcyjna

Automatyczne zawory regulacyjne i odcinające są krytycznymi komponentami w ogromnej liczbie procesów, a konsekwencje ich nieprzewidzianej awarii mogą kosztować miliony złotych. Niestety wiele zaworów automatycznych nie daje żadnych oczywistych znaków poprzedzających nadchodzące problemy. W przypadku trybu automatycznej regulacji, system kompensuje pogarszającą się wydajność zaworu, dzięki czemu pętla nadal działa, choć ze zmniejszoną wydajnością. Ostatecznie zawór ulega całkowitej awarii, zakłócając proces lub wymuszając zatrzymanie instalacji.

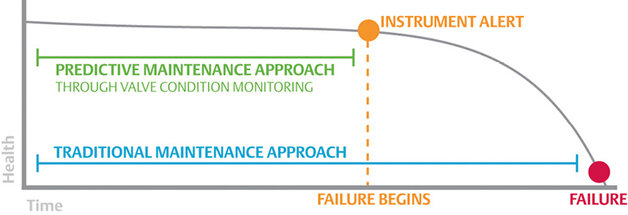

W rzeczywistości często pojawiają się oznaki zbliżającej się awarii, ale te oznaki mogą być dość subtelne (rys. 1). Mimo to, gdyby udało się je wykryć i podjąć odpowiednie działania, można by przygotować niezbędne części zamienne, zaplanować krótki postój w celu wykonania naprawy i tym samym zminimalizować straty produkcyjne.

Kluczowym elementem, który umożliwia taką predykcyjną diagnostykę są dane. W idealnym przypadku im więcej jest informacji, tym dokładniejsze mogą być przewidywania. Historycznie, zautomatyzowane dane dotyczące zaworów ograniczały się do położenia zaworu, ale z każdą generacją inteligentnych ustawników pozycyjnych, dostępnych jest coraz więcej informacji.

Ustawniki pozycyjne wykorzystują szereg czujników do monitorowania zaworu i wykrywania nieprawidłowości w miarę ich narastania. Zaawansowane modele z diagnostyką umożliwiają zarówno monitorowanie off-line, jak i on-line. Sygnatury zaworów i dane dotyczące instalacji można rejestrować i porównywać z przyszłymi testami, aby odnotować wszelkie rozbieżności. Tego typu pomiary on-line rejestrują bieżącą wydajność zaworu i przejściowe problemy, które w przeciwnym razie mogłyby być trudne do wykrycia.

Valve Health App

Nowa aplikacja Valve Health jest częścią ekosystemu Plantweb Insight i jest dedykowana zaworom regulacyjnym. Wykorzystuje niestandardową analizę danych, aby zapewnić terminowe wskaźniki stanu zdrowia w całym zakładzie w celu poprawy bezpieczeństwa i wydajności.

Emerson stworzył aplikację Valve Health, która łączy wiedzę specjalistyczną firmy Fisher w zakresie zaworów regulacyjnych z zaawansowanymi algorytmami analitycznymi. Nowa aplikacja umożliwia użytkownikom wizualizację całej połączonej zainstalowanej bazy zaworów, przy jednoczesnym ustalaniu priorytetów działań na podstawie wskaźnika stanu każdego zaworu. Pomaga to personelowi zakładu optymalizować czynności związane z naprawą zaworów, co przekłada się na szybsze i lepsze decyzje dotyczące konserwacji oraz skrócenie przestojów.

Większość zakładów przemysłowych ma setki zaworów regulacyjnych zainstalowanych i działających w różnych zastosowaniach. Zawory te mają wiele części, które muszą działać w precyzyjny sposób, aby regulować przepływy mediów, przy czym niektóre z tych części mają stały, bezpośredni kontakt z mediami. Te warunki pracy powodują zużycie, wymagając od personelu utrzymania ruchu śledzenia stanu każdego zaworu. Zwykle odbywa się to przez indywidualne badanie każdego zaworu, lokalnie lub zdalnie, co jest zadaniem czasochłonnym, wymagającym wysokiego poziomu wiedzy specjalistycznej w celu ustalenia stanu zaworu i podjęcia odpowiednich działań.

Aplikacja Plantweb Insight Valve Health przyspiesza i upraszcza zadanie monitorowania zaworu regulacyjnego, zapewniając przyjazny dla użytkownika interfejs z łatwą do zrozumienia i intuicyjną grafiką. Aplikacja zawiera wskaźnik stanu zaworu Emerson, opracowany przez zastrzeżony algorytm, który pokazuje personelowi zakładu wskaźnik stanu zdrowia każdego zaworu. Umożliwia to użytkownikom wprowadzanie informacji dotyczących procesów w zakładzie, w tym krytyczności zaworu i wpływu finansowego w przypadku awarii zaworu, dzięki czemu wskaźnik staje się bardziej dokładny.

Aplikacja umożliwia ustalanie priorytetów działań serwisowych za pomocą pięciu różnych wskaźników – statusu pilności naprawy, wskaźnika stanu zaworu, wpływu finansowego, krytyczności i statusu alertu NE107 – w celu spełnienia określonych potrzeb. Aplikacja generuje wyjaśnienia, zalecenia i sugerowany czas podjęcia działań. Ten ostatni wskaźnik jest całkowicie nowy na rynku i jest jedną z unikalnych funkcji aplikacji.

Wnioski

Przewidywanie przyszłości nie jest łatwe, ale jest możliwe, gdy odpowiednie dane mogą zostać zebrane i zanalizowane przez profesjonalne narzędzia. Wiele istniejących ustawników pozycyjnych może dostarczyć niezbędne dane, które pozwolą inżynierom utrzymania ruchu skrócić czas analizy i szybciej rozwiązywać problemy. W efekcie zwiększy się czas sprawności urządzeń i zmniejszy liczba nieplanowanych przestojów. Te i inne korzyści prowadzą do wzrostu produktywności, obniżenia kosztów i poprawy rentowności instalacji.

Emerson Process Management Sp. z o.o.
ul. Konstruktorska 13, 02-673 Warszawa
tel. 22 45 89 100/200

źródło: Automatyka 11/2024
