Pierwszy uchwyt z tworzywa zgodny z wytycznymi SEMI-S8

Korzystając z wytycznych SEMI-S8, producenci i użytkownicy urządzeń produkcyjnych mogą współpracować i projektować sprzęt, który zminimalizuje zmęczenie i zmaksymalizuje bezpieczeństwo pracowników przez dopasowanie urządzeń do oczekiwanej wielkości ciała, siły i zakresu ruchu. SEMI-S8 zapewnia efektywność urządzeń/narzędzi, a także wygodę, komfort i bezpieczeństwo pracowników podczas ich obsługi.

Ergonomiczna konstrukcja

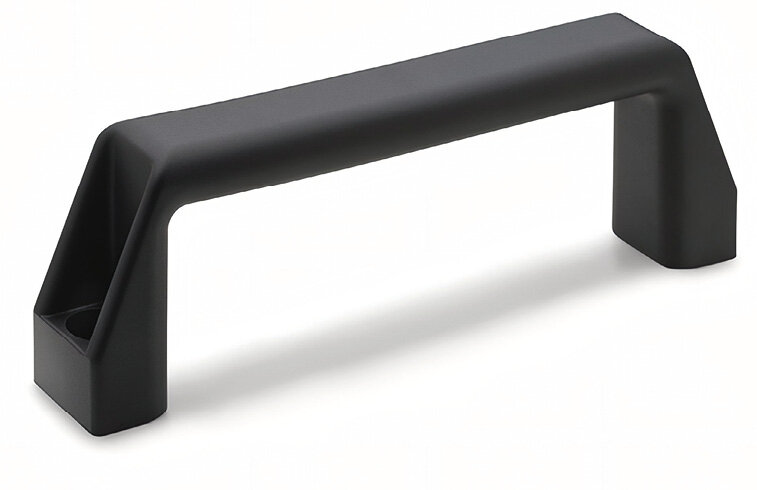

Wychodząc naprzeciw oczekiwaniom klientów i rynku, firma Elesa+Ganter wprowadziła do oferty nowy uchwyt M.453-SEMI-S8, który został zaprojektowany zgodnie z wytycznymi zawartymi w SEMI-S8 (wydanie 1116).

Według wymagań normy SEMI-S8 wszystkie elementy obsługowe, z których korzysta pracownik – takie jak uchwyty – muszą mieć ergonomiczną konstrukcję, zaokrąglone krawędzie i szeroką przestrzeń na dłonie. Wszystko po to, aby zminimalizować wysiłek operatora w przypadku częstych operacji, a także zwiększyć bezpieczeństwo podczas pracy. W normie SEMI-S8 jest rozdział poświęcony konstrukcji uchwytów, w którym szczegółowo opisano geometrię w zależności od typu uchwytu.

Cechą wymaganą dla uchwytów mostkowych (jak M.453-SEMI-S8) jest wysokim stopień ergonomii, ponieważ uchwyty muszą gwarantować wygodny i mocny chwyt, szczególnie wtedy, gdy operator ma na dłoniach rękawiczki. Istnieją dokładne wskazania dotyczące wymiarów części chwytnej, na przykład prześwit na rękę operatora musi mieć szerokość co najmniej 122 mm i wysokość minimum 41 mm, a krawędź części chwytnej musi mieć promień krzywizny wynoszący 6,5 mm.

W uchwycie M.453-SEMI-S8 prześwit na rękę operatora ma szerokość 126 mm i wysokość 41,5 mm, natomiast grubość części chwytnej wynosi 13 mm, więc wszystkie warunki są spełnione.

Wysoka wytrzymałość mechaniczna

W normie SEMI-S8 nie zawarto szczególnych ograniczeń dotyczących materiałów, dlatego firma Elesa+Ganter zdecydowała się wybrać poliamid wzmocniony włóknem szklanym, zapewniający najwyższą wytrzymałość mechaniczną (w zależności od płaszczyzny działania, maksymalne obciążenia robocze wynoszą 3500 N i 4900 N).

Reasumując, jeżeli się buduje, projektuje lub modernizuje urządzenia czy oprzyrządowanie okołoprodukcyjne dla branży półprzewodników, to uchwyt M.453-SEMI-S8 będzie bardzo dobrym wyborem. Sprawdzi się też wszędzie tam, gdzie zależy nam na wygodzie i ergonomii obsługi, również przy pracy w rękawicach.

ELESA+GANTER POLSKA Sp. z o.o.
ul. Słoneczna 42A, Stara Iwiczna
05-500 Piaseczno
tel. 22 737 70 47
pomoc techniczna: tel. 887 035 500
fax 22 737 70 48

źródło: Automatyka 10/2024
