Rozwiązania zwiększające niezawodność pracy i oszczędzające cenne miejsce na szynie DIN w aplikacjach przenośników rolkowych firmy Translog
Zdjęcie firmy Translog Systems Sp. z o.o.

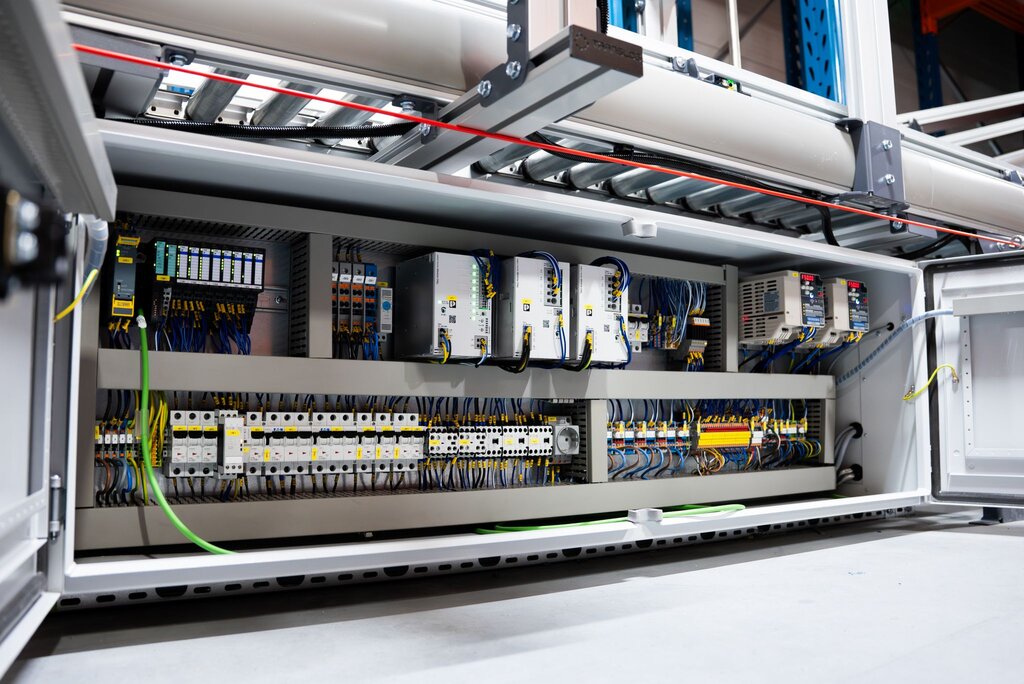

Wraz ze stale rosnącym zapotrzebowaniem w przemyśle maszynowym, szafy sterownicze muszą pomieścić więcej funkcji. Solidna konstrukcja mechaniczna, odporne obwody wejściowe, odporność na przepięcia, wysoka przeciążalność i stabilna praca mają kluczowe znaczenie.
Ponadto urządzenia powinny być przyjazne dla użytkownika, bez skomplikowanych funkcji specjalnych. Instalacja i uruchomienie również powinny być szybkie i łatwe. Jednocześnie inżynierowie często są ograniczeni małymi rozmiarami w miejscu montażu lub sami dążą do zmniejszenia rozmiaru szafy/obudowy, nawet jeśli liczba funkcji rośnie. Tak też jest w przypadku szaf sterujących i zasilających przenośniki rolkowe w aplikacjach intralogistycznych.
Artykuł przybliży niektóre z rozwiązań Phoenix Contact które zostały zastosowane w aplikacji przenośników które to oszczędzają miejsce montażu oraz zapewniają długą i niezawodną pracę.
1. Zasilacze serii TRIO POWER w wersji z wbudowanymi zabezpieczeniami oraz portem komunikacyjnym IO-Link
Zdjęcia firmy Translog Systems Sp. z o.o.

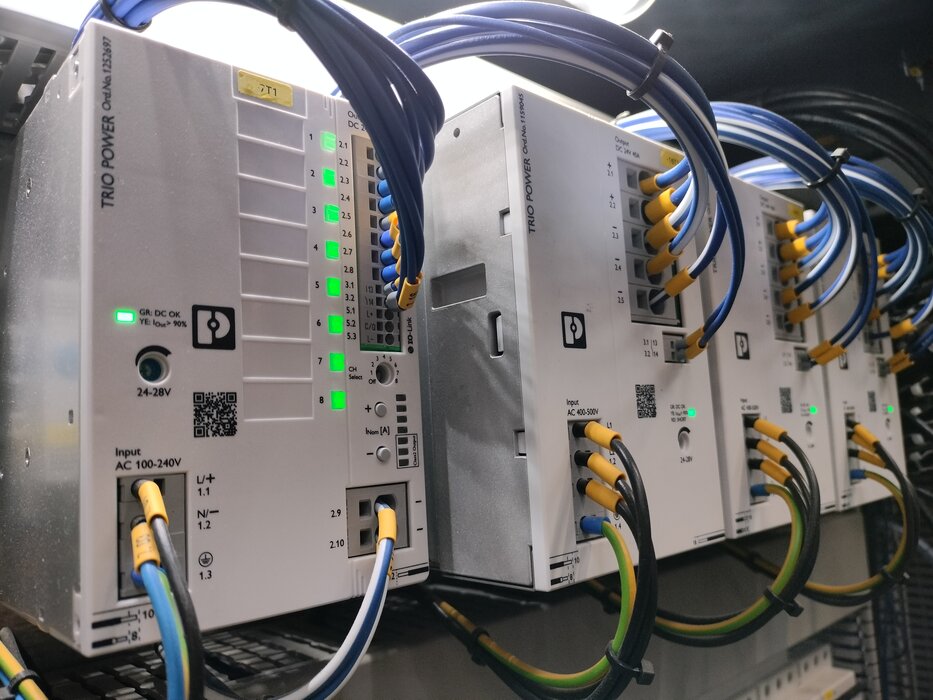

Dzięki zasilaczom TRIO POWER w aplikacji można było zrezygnować z używania kilku standardowych zabezpieczeń nadprądowych. Zastosowane zasilacze z wbudowanymi zabezpieczeniami elektronicznymi obwodów 24 V DC zapewniają dużą oszczędność miejsca na szynie DIN, poniżej zaprezentowano porównanie do standardowo stosowanych rozwiązań:

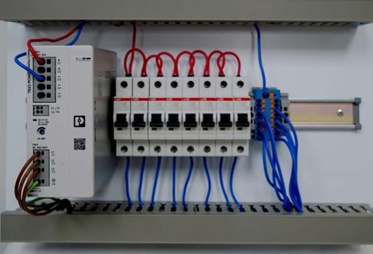

Rozwiązanie standardowe: Zasilacz oraz kilka wyłączników zabezpieczających obwody 24 V DC.

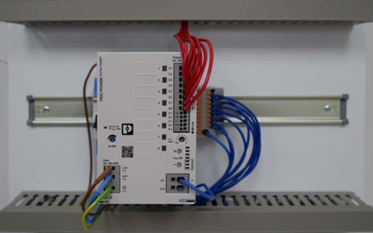

Rozwiązanie TRIO POWER: zasilacz z wbudowanymi ośmioma zabezpieczeniami elektronicznymi obdowów 24 V DC.
Zasilacze TRIO POWER z możliwością resetu zdalnego wyzwolonych kanałów pozwoliły zabezpieczyć m.in.:
- serownik PLC,
- panel HMI,
- sygnały wewnątrz szafy,
- sygnały zewnętrzne/obiektowe,
- zasilanie układów logicznych kart sterujących elektro rolkami,
- obwody skaneru kodów,
- urządzenia safety na instalacji,
- hamulce w silnikach.
Nie stosując komunikacji IO-Link mamy możliwość lokalnej diagnostyki i ustawień najważniejszych parametrów, takich jak prąd przełączenia dla poszczególnych kanałów. Proces konfiguracji ręcznej zaprezentowano na nagraniu: TRIO POWER power supply - Commissioning - YouTube
Pełna zdalna diagnostyka i kontrola dostępna jest poprzez interfejs IO-Link:
- Konfiguracja parametrów uruchomieniowych,
- Pomiar aktualnego obciążenia poszczególnych kanałów,
- Napięcie wyjściowe (jedno dla wszystkich kanałów),
- Prądy znamionowe kanałów,
- Ustalenie priorytetów kanałów,
- Wykorzystanie poszczególnych kanałów,
- Stan kanałów i całego urządzenia,
- Zdalne przełączanie kanałów,
- Bezpośrednia integracja przez IoDD w PLCNext Engineer i Siemens TiaPortal,
- Blokowanie ustawień ręcznych.

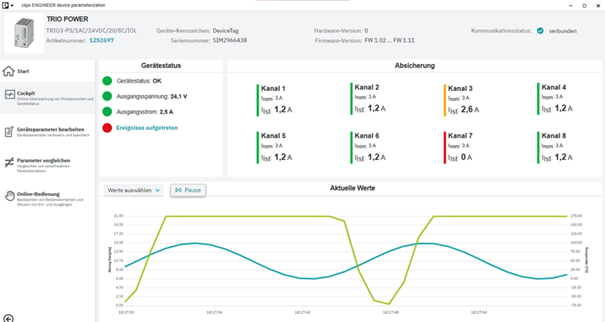

Szczegółową konfigurację można też przeprowadzić poprzez darmowe oprogramowanie Clipfix Engineer dostępnego do pobrania na stronie: CLIPX ENGINEER DEVICE PARAMETERIZATION - Oprogramowanie - 1371665 | Phoenix Contact
Nowe zasilacze serii TRIO POWER łączą w sobie niezawodne i solidne zasilanie oraz ochronę przed przeciążeniem i zwarciem w jednym prostym w zastosowaniu produkcie, oferując obie funkcje w kompaktowej obudowie. Osoby bliżej zainteresowane możliwościami zasilaczy TRIO POWER więcej informacji znajdą na stronie: Zasilacze o standardowych funkcjach | Phoenix Contact (nagrania na dole strony).
2. Wielofunkcyjne mierniki parametrów sieci EMpro
Zdjęcia firmy Translog Systems Sp. z o.o.

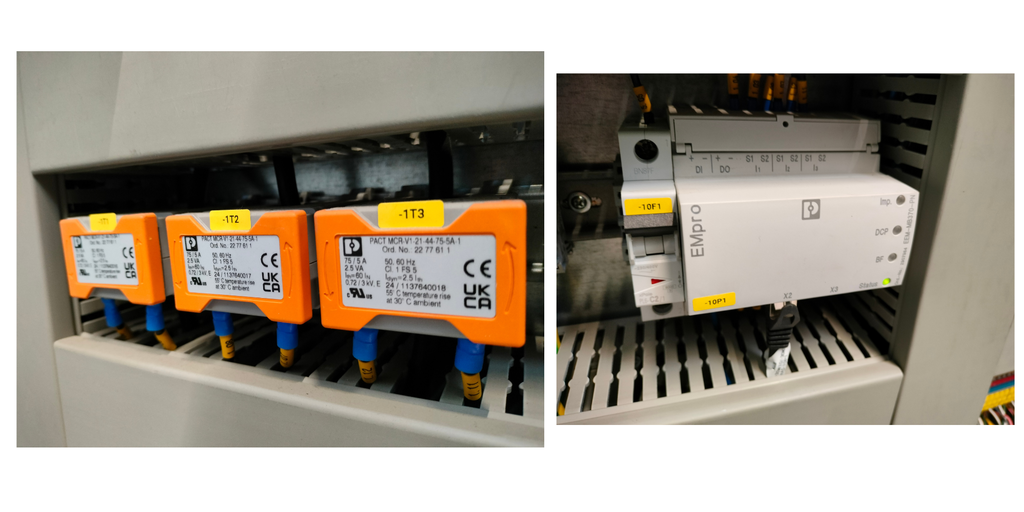

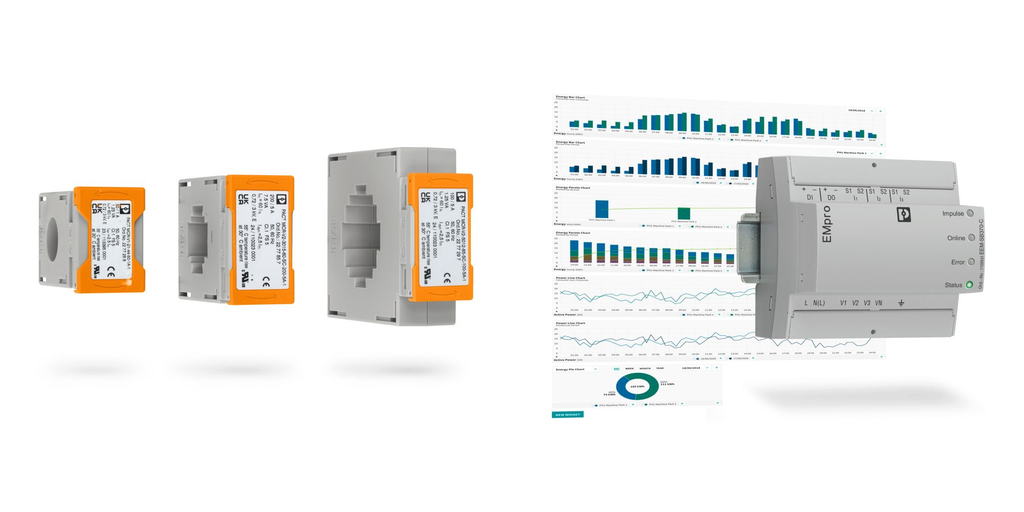

W aplikacji zastosowano również wielofunkcyjne i wygodne w zastosowaniu mierniki energii z wbudowanym interfejsem Profinet do pomiaru parametrów elektrycznych w instalacjach niskonapięciowych do 690 V. Do zadania wybrano model EEM-MB370-PN. W instalacji monitorowane są i udostępniane użytkownikowi końcowemu w podglądzie na żywo parametry takie jak: prąd, napięcie, aktualna moc oraz wykres historyczny zużycia energii. Rozwiązanie jest już standardowo stosowane w tego typu aplikacjach.
Mierniki serii EMpro są dedykowane do:
- Monitorowania zużycia energii w zakładach przemysłowych.
- Ochrony silników przed przeciążeniem i awariami.
- Integracji z systemami zarządzania energią i automatyki.
- Optymalizacji kosztów eksploatacyjnych dzięki precyzyjnym pomiarom.
Poniższe nagranie prezentujące serię mierników: Monitor energy flow with the easy EMpro!
Szczegółowe informacje można znaleźć na stronie: Wielofunkcyjne mierniki parametrów sieci | Phoenix Contact
3. Wygodne w zastosowaniu i oszczędzające miejsce złącza PTFIX
Zdjęcie firmy Translog Systems Sp. z o.o.

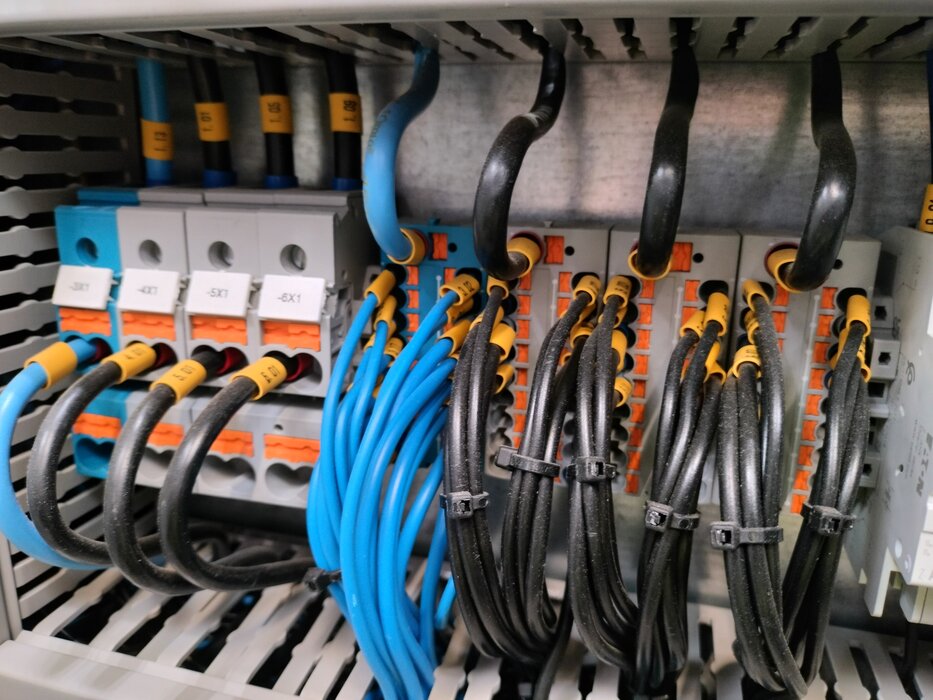

Jednym z wybranych rozwiązań i standardowo stosowane są również bezobsługowe bloki FIX z technologią połączeń Push-in, umożliwiają szybką i łatwą instalację w ograniczonej przestrzeni. System bloków FIX składa się z bloków rozdzielczych, funkcyjnych bloków rozdzielczych i złączek urządzeń. System jest również kompatybilny ze standardowymi akcesoriami systemu złączek szynowych CLIPLINE complete.
Nagranie prezentujące popularne złącza PTFIX: FIX-Power distribution blocks
Osoby bliżej zainteresowane popularnymi złączami PTFIX więcej informacji znajdą na stronie: Bloki rozdzielcze PTFIX | Phoenix Contact
4. Ograniczniki przepięć serii VAL-SPP spełniające najnowsze wymagania normy IEC 61643-11:2024

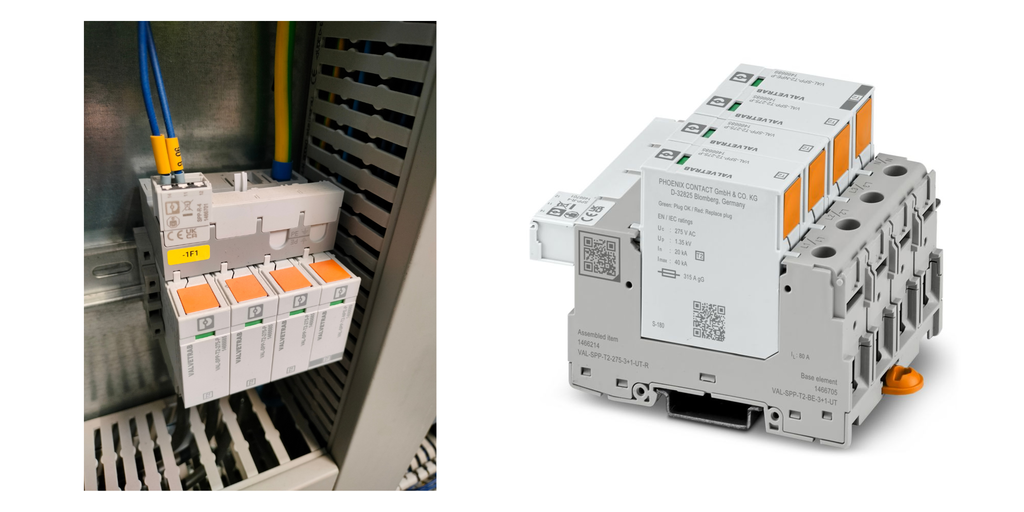

W aplikacji nie zapomniano również o ochronie przed przepięciami. Szczególnie w warunkach przemysłowych, urządzenia narażone są na kontakt z przepięciami. Jeżeli zależy nam na jak najdłuższej niezawodnej pracy cennych odbiorów, należy pamiętać o często zapominanych ogranicznikach typu T2 w szafach automatyki. Zastosowano serię VAL-SPP (Safe Protection Plus), która spełnia najnowsze wymagania IEC 61643-11:2024. Modeli dla obwodów AC nie trzeba dobezpieczać do 315 A, oznacza to w praktyce, że jeżeli wcześniej w instalacji nie ma większego bezpiecznika, nie ma potrzeby ich dobezpieczania.
Zdjęcie firmy Translog Systems Sp. z o.o.
Prowadząc długoterminowe projekty, warto pamiętać, że ograniczniki przepięć typu 2 niespełniające nowych wymagań nie będą mogły być wprowadzane do obrotu po roku 2027. W praktyce wielu producentów starsze ograniczniki przepięć wycofa znacznie wcześniej.
Nagranie prezentujące serię VAL-SPP: Ochrona przed przepięciami systemów zasilania - VALVETRAB SPP
Ograniczniki przepięć serii VAL-SPP można poznać bliżej na stronie: VAL-SPP – Safe Protection Plus | Phoenix Contact
Radosław Gruszka
Menadżer Produktu – Zasilanie i ochrona przed przepięciami
źródło: Phoenix Contact
